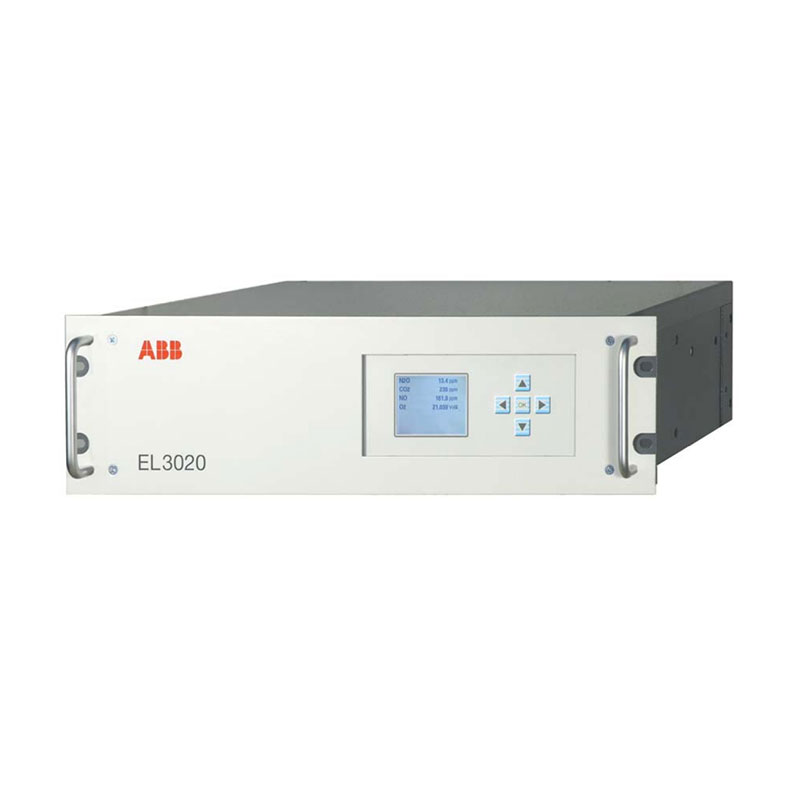

ABB EL3020

A Yueyang Tongtu Company kifejezetten a tengerentúli folyamatirányító mérnökök és műszer-karbantartó felügyelők számára készített egy rendkívül „precíz” kulcsfontosságú berendezést az ipari gázelemzés területén – az ABB EL3020 gázelemző távadót. A vegyi üzemekben vagy olajfinomítókban végzett projektek során a legnagyobb kihívást mindenki számára az jelenti, hogyan lehet pontosan továbbítani a gyenge jeleket a helyszíni analizátorból a vezérlőterembe, miközben biztosítják az interferenciamentességet. Ezt a jeladót kifejezetten erre a célra tervezték. Hídként szolgál, amely összeköti a helyszíni érzékelőket és a vezérlőrendszert. Professzionális beszállítóként ezt az elemzési adatokat precízen feldolgozni és Önnek konvertálni képes "adatközpontot" ajánljuk annak érdekében, hogy gázfelügyeleti rendszere stabilabb legyen, és teljesen kiküszöbölhetőek a jeleltérésekből adódó folyamatvezérlési hibák.

Szerkezet

Az ABB EL3020 moduláris felépítésű, amely könnyen karbantartható és fejleszthető. Mintagázkamrája könnyen tisztítható, a gázút pedig korrózióálló anyagokból készült a berendezés élettartamának meghosszabbítása érdekében. Tápellátását tekintve a váltakozó áramú tápegységek széles választékával kompatibilis (100-240VAC±10%, 48-63Hz), egycsatornás fogyasztása kb. 40VA, kétcsatornás fogyasztása kb.70VA. Gazdag kimeneti interfésszel rendelkezik, amely 0/2/4-20mA analóg jeleket biztosít (maximális terhelés 750Ω), és támogatja a Modbus, RS485 és RS232 digitális kommunikációs protokollokat. EEx(p) robbanásbiztos tanúsítvánnyal is rendelkezik, és opcionális fűtési kialakítást biztosít az extrém hőmérsékleti környezethez való alkalmazkodáshoz. A beépített nyomásérzékelő (munkatartomány pabs=600-1250hPa) képes automatikusan korrigálni a nyomásingadozások mérési pontosságra gyakorolt ​​hatását.

Kalibrálási művelet

Nulla kalibrálás: Az ABB EL3020 nagy tisztaságú nitrogént használ. A berendezést 12 óránál tovább kell előmelegíteni. Állítsa le az öblítést és a mintavételt, csatlakoztassa a nitrogént, kapcsoljon nulla helyzetbe az ötutas szelepen keresztül, állítsa be a nyomást 0,01 MPa-ra, tartsa az áramlási sebességet 60 l/h-n, öblítse ki a gázkamrát nitrogénnel 12 percig, és adjon meg egy kis standard értéket (például +2ppm) a panel működésén keresztül a kalibráláshoz és mentéshez.

Tartomány kalibrálása: Ha például a CO-t vesszük, azt is elő kell melegíteni több mint 12 órán keresztül. Állítsa le az öblítést és a mintavételt, csatlakoztassa a CO standard gázt, állítsa az ötutas szelepet kalibrációs helyzetbe, állítsa be a nyomást és az áramlást a fentiek szerint, öblítse ki a gázkamrát 12 percig, válassza ki a CO-t a panelen keresztül, adja meg a pontos névleges értéket a szabványos gázpalackon, majd erősítse meg és mentse el a kalibrációs értéket, miután a leolvasás stabilizálódott.

Alkalmazási forgatókönyv

Ez az ABB EL3020 a bemeneti és kimeneti áramlásmérő jeleinek, valamint a medence folyadékszint-jeleinek gyűjtésére szolgál. Ezek az adatok ezután a CPU-hoz kerülnek az adagolószivattyú vagy a vízkivezető szelep vezérléséhez. Vegyipari gyártósorokon nyomástávadók csatlakoztatására használják, hogy valós időben figyeljék a csővezeték nyomását, biztosítva a gyártás biztonságát. HVAC rendszerekben a hőmérséklet-érzékelők jeleinek gyűjtésére és a hűtőgép vagy a kazán működésének vezérlésére szolgál. Amikor a rendszer még mindig az ABB Advant sorozatú vezérlőit használja, és folyamatosan változó adatok, például a helyszíni hőmérséklet, nyomás, áramlás és folyadékszint precíz gyűjtését igényli, ez a termék a kulcsfontosságú alkatrész, amely felelős a helyzet „érzékeléséért”.
