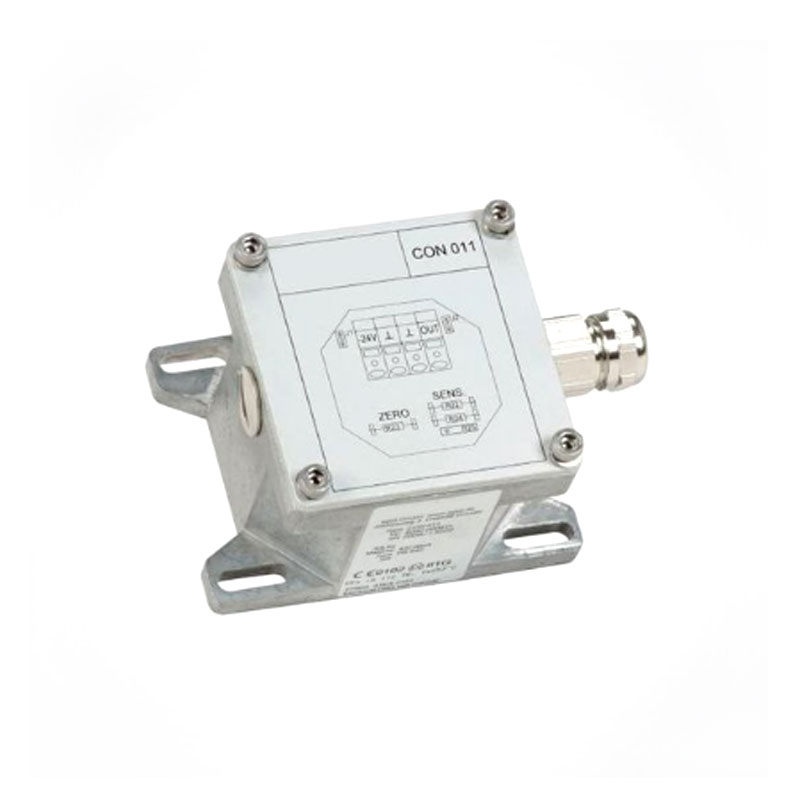

EPRO CON-011

Kínában a Yueyang EPRO CON-011 terméke kommunikációs hidat biztosít rendkívül stabil adatátvitellel, és nem okoz váratlan lekapcsolásokat a különböző gyártók vezérlőrendszereinek csatlakoztatásakor. Ez egy dedikált protokollkonverziós átjáró, amely az EPRO rack hátlapjába kerül, beolvassa az összes megfigyelési adatot, és ezeket az adatokat az Ethernet interfészen keresztül a szabványos Modbus TCP protokollba csomagolja, majd elküldi a külső DCS rendszernek.

Jellemzők

Az EPRO CON-011 burkolata nagy szilárdságú fém anyagból készült. Ez a kialakítás nemcsak a szilárdságot növeli, hanem, ami még fontosabb, jó hőelvezetési utat biztosít a belsőleg nagy mennyiségű hőt termelő hálózati feldolgozó chipek számára, és kiváló elektromágneses árnyékoló hatással is rendelkezik. A panel elrendezése világos és egyszerű. Legszembetűnőbb jellemzője a sűrű LED állapotjelző lámpák sora, amely több területre oszlik, mint tápellátás, hátlapi kommunikáció, Ethernet kapcsolat, adatátvitel és vétel stb. A jelzőlámpák villogási ritmusát figyelve azonnal megállapítható, hogy a hátlap nincs csatlakoztatva, vagy a külső hálózati kábel sérült. A panel egyik oldalán szabványos ipari Ethernet interfész (RJ45) található fém árnyékoló rugóval; a másik oldalon van egy soros port a firmware frissítéséhez vagy a helyi konfigurációhoz. A hátoldalon található csapok nagyon vastagok, a felületen lévő aranyozott réteg egyenletes színű, ami biztosítja, hogy ne oxidálódjon és ne okozzon rossz érintkezést, ha hosszú ideig magas hőmérsékletű szekrényben dolgozik.

Szerkezet

Ennek az EPRO CON-011-nek a magja egy hálózati gyorsítási képességgel rendelkező mikroprocesszor, amelyet kifejezetten nagy mennyiségű adat egyidejű csomagolásának kezelésére terveztek. Az alaplap legszembetűnőbb jellemzője az Ethernet interfész áramkör hálózati transzformátorral. Ez a rész nagyon szigorúan elektromosan le van választva, teljesen elválasztva a külső hálózatot az EPRO belső rendszerétől. A hátlapi kommunikációs interfészen nagy sebességű optocsatolók és meghajtó chipek sűrűn vannak elrendezve, hogy kiszűrjék a zajt a hátlapi buszon, és megvédjék a processzort a külső nagyfeszültségű ütésektől. Energiagazdálkodási része nagyon nagyvonalú, több szintű feszültségszabályozással és szűrőkondenzátorokkal. Még ha vannak is tüskék a szekrényben lévő egyenáramú tápegységben, a kártya általi feldolgozás után a hálózati chipre küldött feszültség nagyon egyenletes marad, ami alapvetően csökkenti annak valószínűségét, hogy az átjáró hirtelen összeomlik az áram interferencia miatt.

Specifikáció
