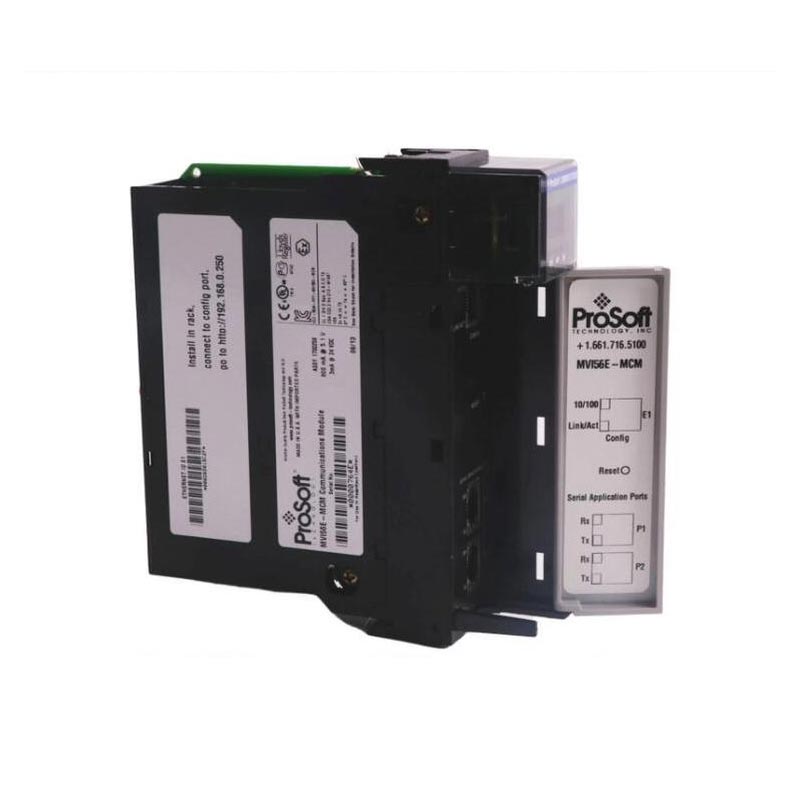

Prosoft MVI56E-MCM

Ezúttal egy kifejezetten tengerentúli folyamatirányító mérnökök, rendszerfrissítési projektmenedzserek és a régi gyári berendezésekkel való interfészért felelős műszaki szakértők számára készült, továbbfejlesztett modul készült a Rockwell ControlLogix platformon - a Prosoft MVI56E-MCM. A rendszerintegráció helyszíni végrehajtása során az emberek gyakran szembesülnek különösen nehéz helyzetekkel: a központi kapcsolószekrény a legfejlettebb ControlLogix 1756 rack-et használja, de a helyszíni mérőszivattyúk, energiamérők, frekvenciaváltók vagy más gyártók mérlegei csak a régimódi Modbus RTU soros kommunikációt ismerik fel. Ez olyan, mintha egy régimódi vezetékes telefont próbálnánk felhívni egy okos telefonnal, teljesen ugyanabból a frekvenciasávból. Ezt a Modbus kommunikációs modult kifejezetten az "új platform interfész a régi berendezésekkel" probléma megoldására tervezték. Közvetlenül a ControlLogix rack-hez van csatlakoztatva, és univerzális fordítóként működik, a PLC nagysebességű hátlapi utasításait soros jelekké alakítva, amelyeket a helyszíni műszerek is megértenek. A Yueyang Tongtu, mint az ipari kommunikáció fájdalmas pontjaiban jártas beszállító, mindenkinek ajánlja ezt a kiváló minőségű terméket, amely kétportos független tesztelésen és adatátviteli ellenőrzésen esett át, hogy lehetővé tegye a régi, de hasznos eszközök adatainak összegyűjtését anélkül, hogy további átjárószekrényt kellene hozzáadnia.

Szerkezet

A Prosoft MVI56E-MCM alapvető architektúrája egy nagy teljesítményű kommunikációs processzor, amely a fő PLC-től függetlenül működik. Ez a chip kizárólag az összetett soros adatcsomagolás, kicsomagolás és protokollkonverzió kezelésére szolgál. Ez biztosítja, hogy a fő PLC CPU erőforrásait ne foglalják le kommunikációs feladatok, és megakadályozza, hogy a teljes vezérlőlogikai pásztázási ciklus lelassuljon a műszeradatok kiolvasása miatt. Az áramköri lap két teljesen elektromosan leválasztott soros port meghajtó áramkört tartalmaz. Ez megakadályozza, hogy a terepen lévő hosszú kommunikációs vonal villámcsapást, túlfeszültséget vagy földhurok interferenciát hozzon vissza a rack-re. Az elszigetelés szilárdsá tétele, még ha a külső vezeték rövidre zár is, nem károsítja a drága ControlLogix hátlapot. A teljes vezetékezés rendben van, az alkatrészek elrendezése nagyon kompakt, és az interferencia-ellenes képesség rendkívül erős.

Paraméterek

Termékmodell: Prosoft MVI56E-MCM

Terméktípus: Modbus kommunikációs interfész modul

Alkalmazható rendszer: Rockwell Automation ControlLogix (1756-os hátlap)

Soros portok: 2 független soros port (1-es és 2-es port)

Támogatott protokollok: Modbus RTU, Modbus ASCII, DF1, ASCII

Üzemmód: Master/Slave konfigurálható

Adatátviteli sebesség: 300-115,2 kbps

Konfigurációs módszer: Add-On Instruction (AOI) + Web Configuration

Teljesítmény jellemzők

A Prosoft MVI56E-MCM két egymástól függetlenül konfigurálható soros porttal van felszerelve. Port-konfigurációja rendkívül rugalmas és adaptálható. Minden port konfigurálható Modbus masterként vagy slaveként, hogy megfeleljen a különböző kommunikációs igényeknek. A port támogatja a Modbus RTU/ASCII protokollt, és képes adatcserére Modbus eszközökkel. A Prosoft MVI56E-MCM erős hálózati kompatibilitással rendelkezik. Két portja ugyanazon vagy különböző Modbus hálózatokon működhet, nagyobb hálózati rugalmasságot biztosítva. A port támogatja az RS232/RS485 és RS422 elektromos szabványokat, és az adatátviteli sebesség 110 baudtól 115,2 kbps-ig konfigurálható, hogy megfeleljen a különböző kommunikációs sebességi követelményeknek.

A Prosoft MVI56E-MCM többféle kommunikációs protokollt támogat, beleértve a Modbus TCP/IP-t, EtherNet/IP-t, DF1-et, EtherCAT-t, gLink-II-t, Mobus485-öt stb. A Prosoft MVI56E-MCM különféle alkalmazási forgatókönyvekhez alkalmas. Nagy sebességű átvitellel és stabilitással rendelkezik, több hálózati topológiát támogat, és rugalmasan konfigurálható: minden MVI56E port konfigurálható master portként vagy slave portként. A Prosoft MVI56E-MCM nagy rugalmasságot biztosít a felhasználóknak, és a tényleges igényeknek megfelelően módosíthatja a portkonfigurációt. Az MVI56E-MCM használható ControlLogix hátlapként. Erőteljes hátlapi funkciója lehetővé teszi a Modbus adatok megjelenítését processzor I/O adatokként, és zökkenőmentesen integrálható a meglévő ControlLogix rendszerbe.
