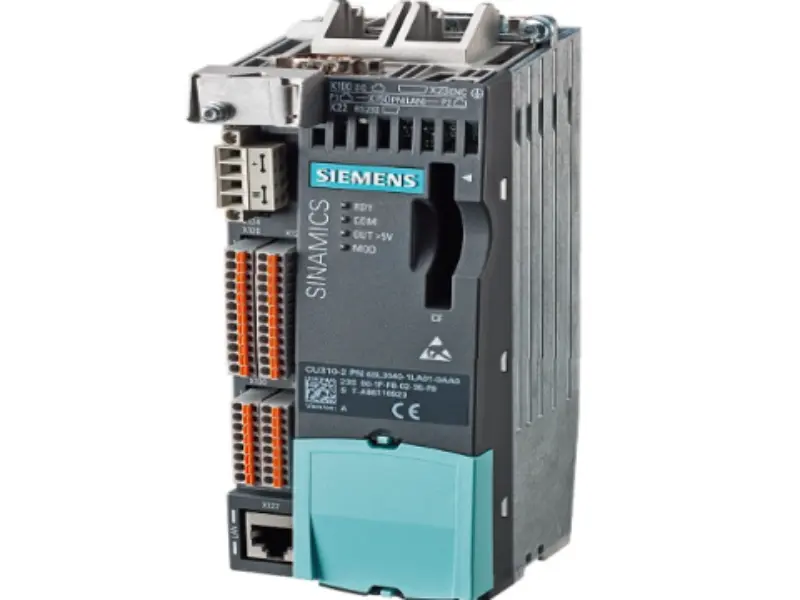

Siemens 6AU1410-2AA00-0AA0

Professzionális beszállítóként a Yueyang Tongtu Siemens 6AU1410-2AA00-0AA0 egytengelyes szabványos mozgásvezérlő rendszere támogatja a többtengelyes bővítést. A közvetlen beillesztésű PM340 tápmodul használatával ez egy nagy teljesítményű integrált eszköz, amely mélyen integrálja a PLC-t, a mozgásvezérlést és a hajtáskezelési funkciókat.

Műszaki paraméter

Integráció és hitelesítés

A Siemens 6AU1410-2AA00-0AA0 modell natív egytengelyes zárt hurkú vezérléssel rendelkezik a mozgásvezérlési teljesítmény érdekében. Teljes mértékben támogatja az elektronikus fogaskerekeket, a bütyköket, a bevágásokat és a pozicionálási szinkronizálást. Bővíthető a CU305 meghajtóegységgel kombinálva, így többtengelyes rendszerekre is kiterjeszthető. Ez egy integrált SIMOTION motion PLC, amely támogatja az MCC, LAD és ST programozási nyelveket. A fő biztonsági funkciók alapkivitelben F-DI/F-DO-val vannak felszerelve, lehetővé téve az STO biztonsági nyomatékleválasztást, megfelelve a mechanikai biztonsági előírásoknak.

Core hardver interfész

Hajtásbusz: 1 DRIVE-CLiQ interfész

Kommunikációs interfészek:

2 PROFIBUS DP

1 szabványos Ethernet port (hibakereséshez és programletöltéshez)

Beépített helyi I/O sorkapocs:

5 normál digitális bemenet (DI)

8 általános digitális DI/DO (testreszabható bemenetként vagy kimenetként)

3 biztonsági hiba bemenet (F-DI)

1 biztonsági hiba kimenet (F-DO)

1 analóg AI bemenet (támogatja a feszültség/áram jeleket)

Független kódoló interfész: 1 egység, támogatja a TTL/HTL inkrementális és SSI abszolút kódolót.

Tipikus alkalmazási forgatókönyvek

A Siemens 6AU1410-2AA00-0AA0 modell különösen alkalmas egyszerű többtengelyes gyártósorokhoz, amelyek "egy főtengely + segédtengelyt" tartalmaznak, mint például csomagolóberendezések, nyomdagépek, lapvágás és -hajlítás, egytengelyes szervopozicionálás, tekercselő gépek és kis formázó berendezések. Ezek különösen alkalmasak egyszerű többtengelyes gyártósorokhoz "egy főtengely + segédtengely".

Miért válassz minket?

A legfontosabb, hogy az integrált megoldás vezérelni tudja + meghajtó interfész + helyi I/O, további PLC nélkül, szekrényhelyet takarít meg. A natív S120 csomag része, a DRIVE-CLiQ nagy sebességű valós idejű busszal, és nagy szinkronizálási pontosságot is képes elérni. Természetesen a Siemens 6AU1410-2AA00-0AA0 biztonsági I/O-val is rendelkezik, további biztonsági relék nélkül, csökkentve a hardverköltségeket. Ez egy PROFIBUS kettős interfész, amely megkönnyíti az elosztott eszközök hálózatbővítését. Ez egy eredeti német gyári termék, kiforrott szabvány a szerszámgép/csomagolóipar számára. A program kompatibilis a SIMOTION platform teljes sorozatával. Ez egy egyablakos integrált termék, amely ötvözi a költséghatékony mozgásvezérlést + PLC + helyi I/O + biztonsági hurkot, anélkül, hogy további független PLC-kre lenne szükség, csökkentve a kapcsolószekrény méretét és csökkentve a tartozékok beszerzését.

GYIK

Q1: Hány tengelyt vezérelhet ez a vezérlő?

V1: Egytengelyes vezérlőnek tervezték, de bővítés révén akár 8 tengelyt is támogathat.

2. kérdés: Milyen kommunikációs interfészek érhetők el ezen a vezérlőn?

2. válasz: A következőket kínálja: 1 DRIVE‑CLiQ interfészt (hajtás csatlakoztatásához), 2 PROFIBUS interfészt (DP master/slave kommunikációhoz) és 1 ipari Ethernet interfészt (felső szintű kommunikációhoz vagy programozáshoz).

3. kérdés: Mekkora ennek a vezérlőnek a PROFIBUS kommunikációs sebessége?

A3: A PROFIBUS DP ciklus minimális órajele 1 ms.

4. kérdés: Mi a különbség a 6AU1410-2AA00-0AA0 és a 6AU1410-2AD00-0AA0 között?

V4: Mindkettő D410-2 vezérlő. A fő különbség a kommunikációs protokollban rejlik:

6AU1410-2AA00-0AA0 (utótag DP):elsősorban a PROFIBUS kommunikációt támogatja.

6AU1410-2AD00-0AA0 (utótag DP/PN):támogatja a PROFINET kommunikációt a PROFIBUS mellett.

5. kérdés: Milyen biztonsági óvintézkedéseket kell tenni a szoftververzióval kapcsolatban?

5. válasz: A CISA szerint a V5.4-től a V5.5 SP1-ig (de nem) minden verzió tartalmazhat biztonsági réseket. A rendszer biztonsága érdekében erősen ajánlott a V5.5 SP1 vagy újabb verzióra frissíteni.

6. kérdés: Mi a teendő, ha a vezérlő „F07970” hibakódot jelez?

A6: Ez egy gyakori szervohajtási hiba, általában a motorhoz vagy a tápegységhez kapcsolódik. A hibaelhárítási lépések a következők:

Ellenőrizze a motor csatlakozásait:ellenőrizze, hogy a tápkábelek megfelelően vannak-e csatlakoztatva, és nincs-e megszakadt vezetékük.

Ellenőrizze a motor adatait:győződjön meg arról, hogy a vezérlőben konfigurált motorparaméterek megegyeznek a tényleges motor adattáblájával.

Ellenőrizze a tápegységet:ha a probléma továbbra is fennáll, ellenőrizze a csatlakoztatott SINAMICS S120 tápegység megfelelő működését.
